Выбор мощности, тока и сечения проводов и кабелей.

Выбор сечения кабелей и проводов является обязательным и очень важным пунктом при монтаже и проектировании схемы любой электрической установки.


Для правильного выбора сечения силового провода необходимо учитывать величину максимально потребляемого нагрузкой тока.

Значения токов легко определить, зная паспортную мощность потребителей по формуле:


I = Р/220.

Зная суммарный ток всех потребителей и учитывая соотношения допустимой для провода токовой нагрузки (открытой проводки) на сечение провода:


- для медного провода 10 ампер на миллиметр квадратный,
- для алюминиевого 8 ампер на миллиметр квадратный, можно определить, подойдет ли имеющийся у вас провод или же необходимо использовать другой.


При выполнении скрытой силовой проводки (в трубке или же в стене) приведенные значения уменьшаются умножением на поправочный коэффициент 0,8.

Следует отметить, что открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм из расчета достаточной механической прочности.

Приведенные выше соотношения легко запоминаются и обеспечивают достаточную точность для использования проводов. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться нижеприведенными таблицами.


В следующей таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов,
для расчетов и выбора защитных средств, кабельно-проводниковых материалов и электрооборудования.

Допустимый длительный ток для проводов и шнуров
с резиновой и ПХВ изоляцией с медными жилами

Сечение жилы Нормальное применение Предельно допустимые значения (темп-ра жил +65 °С, воздуха +25 °С ) мм2 В кабельных коробах Открыто Открыто В кабельном коробе двух одножильных В кабельном коробе четырех одножильных В кабельном коробе одного трехжильного А А А А А А 1,5 15,5 17,5 23 19 16 15 2,5 21 24 30 27 25 21 4 28 32 41 38 30 27 6 36 41 50 46 40 34 10 50 57 80 70 50 50 16 68 76 100 85 75 70 25 89 101 140 115 90 85 35 111 125 170 135 115 100 50 134 151 215 185 150 135 70 171 192 270 225 185 175 95 207 232 330 275 225 215 120 239 269 385 315 260 250 150 275 309 440 360 - - 185 314 353 510 - - - 240 369 415 605 - - -

Допустимый длительный ток для проводов с резиновой
и ПХВ изоляцией с алюминиевыми жилами

Допустимый длительный ток для проводов с медными жилами
с резиновой изоляцией в металлических защитных оболочках и кабелей
с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной,
найритовой или резиновой оболочке, бронированных и небронированных

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией
в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных

Примечание. Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

Сводная таблица
сечений проводов, тока, мощности и характеристик нагрузки

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях

Рекомендуемое сечение силового кабеля в зависимости от потребляемой мощности:

- Медь, U = 220 B, одна фаза, двухжильный кабель

Р, кВт	1	2	3	3,5	4	6	8
I, A	4,5	9,1	13,6	15,9	18,2	27,3	36,4
Сечение токопроводящей жилы, мм2	1	1	1,5	2,5	2,5	4	6
Макс. допустимая длина кабеля при указанном сечении, м*	34,6	17,3	17,3	24,7	21,6	23	27

- Медь, U = 380 B, три фазы, трехжильный кабель

Р, кВт	6	12	15	18	21	24	27	35
I, A	9,1	18,2	22,8	27,3	31,9	36,5	41	53,2
Сечение токопроводящей жилы, мм2	1,5	2,5	4	4	6	6	10	10
Макс. допустимая длина кабеля при указанном сечении, м*	50,5	33,6	47,6	39,7	51	44,7	66,2	51

* величина сечения может корректироваться в зависимости от конкретных условий прокладки кабеля

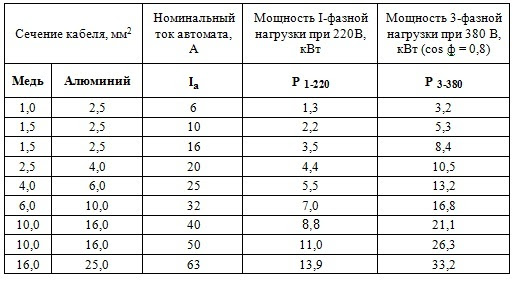

Мощность нагрузки в зависимости от номинального тока
автоматического выключателя и сечения кабеля

Наименьшие сечения токопроводящих жил проводов и кабелей в электропроводках

	Сечение жил, мм2
Проводники	медных	алюминиевых
Шнуры для присоединения бытовых электроприемников	0,35	-
Кабели для присоединения переносных и передвижных электроприемников в промышленных установках	0,75	-
Скрученные двухжильные провода с многопроволочными жилами для стационарной прокладки на роликах	1	-
Незащищенные изолированные провода для стационарной электропроводки внутри помещений:
непосредственно по основаниям, на роликах, клицах и тросах	1	2,5
на лотках, в коробах (кроме глухих):
для жил, присоединяемых к винтовым зажимам	1	2
для жил, присоединяемых пайкой:
однопроволочных	0,5	-
многопроволочных (гибких)	0,35	-
на изоляторах	1,5	4
Незащищенные изолированные провода в наружных электропроводках:
по стенам, конструкциям или опорам на изоляторах;	2,5	4
вводы от воздушной линии
под навесами на роликах	1,5	2,5
Незащищенные и защищенные изолированные провода и кабели в трубах, металлических рукавах и глухих коробах	1	2
Кабели и защищенные изолированные провода для стационарной электропроводки (без труб, рукавов и глухих коробов):
для жил, присоединяемых к винтовым зажимам	1	2
для жил, присоединяемых пайкой:
однопроволочных	0,5	-
многопроволочных (гибких)	0,35	-
Защищенные и незащищенные провода и кабели, прокладываемые в замкнутых каналах или замоноличенно (в строительных конструкциях или под штукатуркой)	1	2
